玻璃轉子流量計的工作原理是什么？轉子流量計是最常用的節流式流量計之一，結構簡單，測量范圍寬，測量精確度較高，示值直觀，維護方便，是現代生活和工業生產中應用最廣泛的計量器具。下面就由蘇州三泰測控的技術小哥科普一下玻璃轉子流量計的工作原理是什么，看一看轉子流量計怎么測流量的。

一、了解構造原理

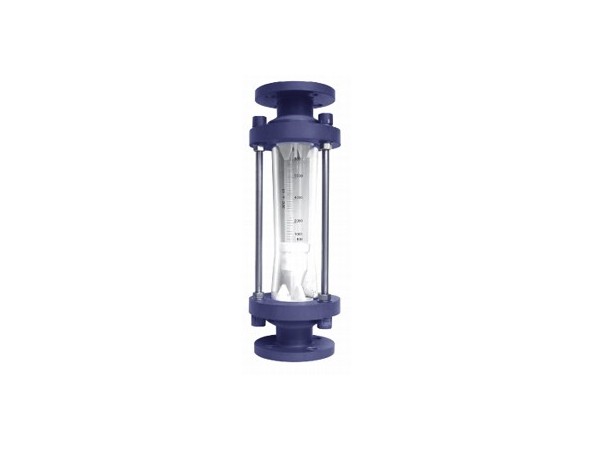

想要了解轉子流量計的工作原理是什么，就要先從玻璃轉子流量計的結構入手。一般玻璃轉子流量計由兩部件組成， 一是從下向上逐漸擴張的玻璃錐形管；二是置于錐形管中，可沿管中心線上下移動、密度比流體稍大的轉子。玻璃錐形管上面刻有流量刻度，透過錐管可看到透明流體中轉子的位置及所對應的刻度值。

當測量流體的流量時，流體從錐形管下端流入沖擊轉子，對它產生一個作用力，力的大小隨流量大小而變化；當流量足夠大時，所產生作用力將轉子托起，使之升高；流體經轉子與錐形管壁間的環形斷面 從上端流出。 當流體對轉子的作用力等于轉子重量時，轉子因受力平 衡而停留在某一位置；這個位置與流量有相互對應的關系，據此位置， 即可求得流量值。

二、分析計算公式

轉子流量計的工作原理是什么？了解了結構構造，就要了解玻璃轉子流量計是如何計算流量的。玻璃轉子流量計的轉子在錐形管中受三個力：重力、動壓力和浮力，當著三力平衡時，轉子重力=動壓力+浮力。 而當流速變大或變小時，轉子將向上或向下移動，流體流動的截面積也發生變化，直至達到平衡時對應的流速，轉子在新的位置上穩定。

若設轉子體積為V，重力加速度為g，轉子密度為ρ_t，流體密度為ρ_f ，轉子前后壓差為Δp；轉子最大截面積為A，則轉子穩定時受力關系公式如下：

得轉子流量計流量公式：

其中，Q_v為流量值；a_0為 流量系數；A₀ 為環隙面積， 對應于轉子高度 h；近似有：A0 =ch；系數c與轉子和錐形管的幾何形狀及尺寸有關；ρ_t為轉子密度；ρ_f為 流體密度；A_t為轉子最大截面積。

以上就是蘇州三泰測控的技術小哥帶來的，關于玻璃轉子流量計的工作原理是什么這一問題的全部分享內容。玻璃轉子流量計結構簡單，原理也不復雜，在工業測流中用用廣泛。如果你對測控計量感興趣或者有測流儀表定制的需求，歡迎咨詢蘇州三泰測控官網！
