電磁流量計接地是非常重要的，因為電磁流量計內的測量點擊是處于交流或者是直流的電場內，它處于的環境應當有效的被屏蔽與無干擾的條件下，不然會嚴重干擾到電磁流量計的測量。

并且，電磁流量計傳感器的外殼是否接地，是直接關系到電磁流量計測量的精度和穩定性的，接地的導線必須不接任何的干擾電壓，因此，電磁流量計對于接地有非常可靠，不然會產生干擾電流。今天就由電磁流量計生產廠家小編來給大家介紹電磁流量計是怎么接地的！

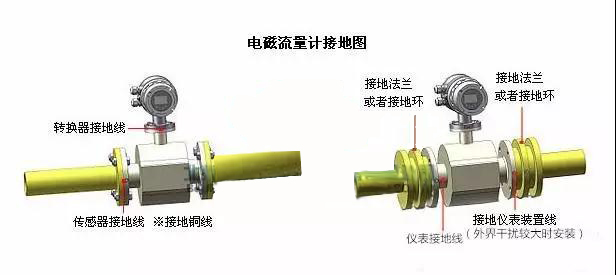

^{電磁流量計接地圖}

電磁流量計測量的介質如果具有腐蝕性，則絕緣性高的接地環，管道的材質要根據被測介質選擇。如果傳感器是聚四氟乙烯，為了保護器的翻邊不搜損傷，接地環也是必不可少的！如果電磁流量計是安裝在金屬管道上的，怎不用接地環，但是如果傳感器是安裝在具有陰極保護的金屬管道上時，就·需要選用耐腐蝕介質的接地環，但是接地方式有區別，如以下圖：

1、電磁流量計安裝在普通金屬管道上，安裝時用≥4mm2銅線將金屬管道與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。

2、電磁流量計安裝在具有陰極保護的金屬管道上，安裝時用≥6mm2銅線將管道與管道相連接，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。

電磁流量計安裝在非金屬管道上環，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接

電磁流量計接地電阻要求常阻≤10Ω，防爆型電磁流量計要求接地網接地電阻＜10Ω；接地線選用≥4mm2銅線；接地網最好是獨立模塊化電磁流量計。

電磁流量計在接地正常并且完整的情況下，才能正常工作，特別是在現場工況比較復雜的情況下，對接地的要求更高。今天在小編的介紹下，小伙伴們對電磁流量計的接地要求有了解了嗎？如果您還有問題或者是對我們的產品感興趣，歡迎您撥打我們的免費咨詢熱線咨詢！
