智能型金屬管轉子流量計的流量指示與電信號輸出由指示器完成。指示器有M1和M2兩種型式（根據指示器內的信號變送器分類），在M1型和M2型指示器中，按防爆形式又可分為普通型、本安型、隔爆型三種。

M1型指示器

M1型指示器能實現的功能有：指針就地指示、指針就地指示+4～20mA遠傳輸出、指針就地指示+上下限報警（控制點可調）。

M1型指示器的電信號遠傳由指示器內加裝的智能型磁耦合變送器將浮子的位置轉換成與流量相對應標準信號完成的。如用在危險場合，請選本安型（標志為iaIICT3～6）或隔爆型（標志為dIIBT5），本安型須配備安保器或安全柵配套使用組成本安系統，安全柵可選。LB930、LB906等。

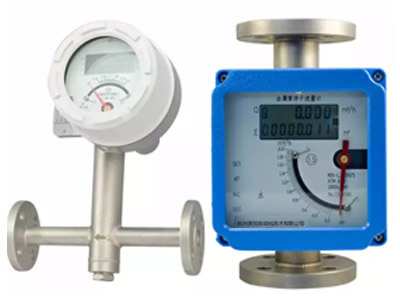

M2型智能指示器

M2型智能指示器能實現的功能有：現場指示型（包括指針、液晶指示瞬時流量；液晶指示累計流量）；遠傳輸出型（包括現場指示型+4～20mA遠傳輸出、現場指示型+上下限報警或脈沖輸出等）。M2型智能指示器的本安型標志為 iaIICT6，隔爆型標志為 dIIBT5，隔爆型M2智能指示器無指針現場指示功能，其他功能同本安型。現場指示型采用內部電池供電。同時，可選帶液晶背光或不帶背光顯示。選M2型本安指示器時，須配LB930、LB906等安全柵。

M2型指示器的上述功能由安裝在外殼內的磁傳感器、MCU微處理器及相應的功能電路所構成的ESD-100智能型磁耦合變送器完成，該變送器有一個雙行八位LCD液晶顯示屏，只須四鍵：用于參數的修改和子菜單的進入，即可完成人機對話。

M2型指示器的上下限報警由指示器內加裝的智能型磁耦合變送器的繼電器來完成。通過液晶顯示和按鍵可設置上限報警、下限報警及報警回差。上限報警設置范圍為50-100%，下限報警設置范圍為0-50%，報警回差設置范圍為0-5%，當繼電器輸出外接LB889安全柵時可構成本安防爆系統。

M2型指示器可提供脈沖輸出功能，對應流量0-100%輸出為0-1KHz。外接LB865安全柵可構成本安防爆系統。

在儀表口徑所允許的測量范圍內，用戶可現場根據工藝參數的變化，進行現場標定。M2型指示器面板版本更新,面板將有所不同，屆時產品面板以實物為準。
